Wie ein Mikroschalter funktioniert

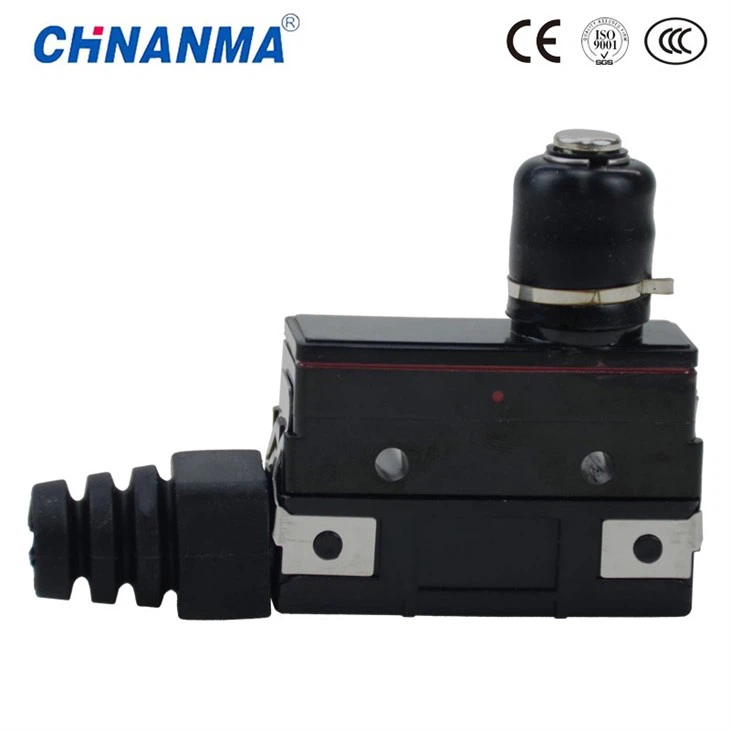

A Mikroschalterist eine Genauigkeitskomponente, die die Kontrolle von Schaltungen durch winzige körperliche Verschiebungen erreicht. Daher wird es in elektronischen Geräten als Kernkomponente für Sicherheitskontrolle, Positionserkennung und Status -Feedback häufig verwendet. In modernen industriellen Automatisierungssteuerungssystemen wird es häufig für elektrische Verbindungen und Signalübertragung zwischen verschiedenen mechanischen oder elektronischen Komponenten verwendet, um den normalen Betrieb der Geräte und die stabile und zuverlässige Leistung von Produkten sicherzustellen. Die Standard -Anwendungsszenarien umfassen:

• Zu den elektronischen Unterhaltungsgeräten gehören: die Tasten einer Maus, die Schalter einer Tastatur und die Seitentasten eines Mobiltelefons.
• In Bezug auf die industrielle Ausrüstung verfügen wir über Druckerlimitsensoren und Sicherheits -Türschlösser für automatisierte Produktionslinien.
• Auf dem Gebiet der Haushaltsgeräte bieten wir die Funktionen des Öffnens und Schließens von Kühlschranktüren und Sicherheitsverriegelungen für Mikrowellenöfen an.
• Zu den elektronischen Automobilgeräten gehören: Geräte, die Airbags und Speichermodule für Sitzpositionen auslösen.

Die verschiedenen Teile, die die Grundstruktur ausmachen
· In Bezug auf den Betriebsmechanismus: Es wird basierend auf dem tatsächlichen Anwendungsszenario entwickelt und kann eine Taste, einen Hebel oder eine Rolle sein. Seine Funktion besteht darin, die externe Kraft in die interne mechanische Bewegung umzuwandeln. Während des Implementierungsprozesses können die Position und Geschwindigkeit des Aktuators durch Steuerung externer Eingangsgeräte eingestellt werden. Beispielsweise verwenden die Schaltflächen der Maus ein kurzes - -Schell -Design, während die Limitschalter des Druckers einen Rollentyp verwenden, um sich an die lineare Bewegung anzupassen.
· Elastische Komponenten: Diese Komponenten bestehen typischerweise aus Federn oder Metallfederstücken, die den Kontakten anfänglicher Druck liefern und dafür verantwortlich sind, dass sie nach Entfernung der externen Kraft in ihre ursprüngliche Position zurückfahren. Wenn der mechanische Kontaktbereich zunimmt, wird der elastische Effekt verbessert. Die Größe der Betriebskraft wird direkt durch den Federsteifigkeitskoeffizienten beeinflusst.
Das Kontaktsystem besteht aus normalerweise offenen (NO) -Kontakten und normalerweise geschlossenen (NC) Kontakten, und der Schaltungsschaltbetrieb wird durch Verwendung von Metallfederplatten durchgeführt. Um die Zuverlässigkeit des Produkts zu verbessern, haben hohe - Endprodukte einen Dual - -Kontakt -Parallel -Design -Ansatz angewendet.
· In Bezug auf die Gehäuse- und Versiegelungsstruktur: Dieses Gehäuse besteht hauptsächlich aus Flamme - detardante Kunststoffe (wie PBT), und sein Versiegelungsniveau kann bis zu IP67 erreichen, um das Eindringen von Staub und Flüssigkeiten zu verhindern.
2. Kerneigenschaften von Materialien
In Bezug auf Kontaktmaterialien dominiert die Silberlegierung (AgSNO2) aufgrund seiner ausgezeichneten elektrischen Leitfähigkeit und des Bogenwiderstands, während die Wolframlegierung (W - Cu) hauptsächlich in hohen - Temperaturumgebungen verwendet wird.
· In Bezug auf Isolierbasen: Thermoplastik (wie PA66) sind für herkömmliche Anwendungsszenarien geeignet, während Keramikbasen für hohe - Spannung oder hohe - -Frequenzwechsel ausgelegt sind, um den Dielektrizitätsverlust zu reduzieren.

1. Initialstufe (dh die Standperiode)
Durch den Druck von Pre - stellt das elastische Element sicher, dass die Kontakte entweder separat (kein Kontakt ist geöffnet) oder schließen (NC -Kontakt leitet), wodurch ein stabiler Schaltungszustand bildet.
In einem Sicherheitstürverriegelungssystem führt der Schaltkreis, wenn sich der NC -Kontakt im geschlossenen Zustand befindet, und ermöglicht das System, dass die Tür geschlossen ist.
2. Während der Abzugsstufe gehen externe Kräfte ein
In Bezug auf das Übertrennungsdesign muss der Betriebsmechanismus den Widerstand des elastischen Elements überwinden, nachdem er Gewalt ausgesetzt wurde. Sobald die Verschiebung den kritischen Punkt (dh Overtravel) überschreitet, führt das Kontaktsystem durch den Hebelmechanismus einen momentanen Schalter durch.
· Kontaktphänomen der Sprungbrüche: Wenn die Kontakte geschlossen sind, gibt es mehrere kurze Trennungen (Sprungphänomen). Dies kann durch die Verwendung von Goldkontakten mit Gold - erreicht werden, um den Kontaktwiderstand zu reduzieren oder durch Dämpfungsöl zur Reduzierung der mechanischen Schwingung zu reduzieren.
Während des dynamischen Prozesses, von der externen Kraft bis zur Verschiebung des Betriebsmechanismus, dann zur Verformung des elastischen Elements und zum Umschalten der Kontakte, was letztendlich zur Änderung des Schaltungszustands führt, überschreitet die Reaktionszeit des gesamten Prozesses 10 ms nicht.
3. Während des Reset -Prozesses (Entfernen externer Kräfte)
Der Kontakt kehrt durch die restaurierende Kraft des elastischen Elements in seine ursprüngliche Position zurück, und der Hystereseeffekt stellt sicher, dass der Kontakt auch bei geringfügigen Schwingungen nicht falsch operiert. Wenn die Kontaktspannung der Kontaktoberfläche zunimmt, wird die Feder den erforderlichen Druckwert aufrechterhalten. Beispielsweise ist der Unterschied zwischen der Betriebskraft und der freigesetzten Kraft normalerweise im Bereich von 20% bis 30% begrenzt.

In Bezug auf die Art des Stroms

• Der angegebene Arbeitsspannungsbereich beträgt 5-250 V AC/DC, während der Strombereich 0,1a-16a beträgt.
• In Bezug auf den Isolationswiderstand: Wenn sein Wert größer oder gleich 100 mΩ ist (das 500 -V -DC -Test besteht), muss die Spannungsleistung der Standspannung zwei oder mehr der Nennspannung erreichen.

 In Bezug auf die Eigenschaften von Maschinen

• Betriebskraft: Die Betriebskapazität eines Touch Switch beträgt nur 50gF, während der eines industriellen - -Schalters 500gF erreichen kann.
• In Bezug auf die Lebensdauer von Maschinen: Der Standard -Testzyklusbereich beträgt 100.000 Mal für Unterhaltungselektronik bis 10 Millionen Mal für industrielle Anwendungen.
• Die Operationsfrequenz wird durch die Löschung der Kontakte der Kontakte eingeschränkt, so hohe - -Frequenzschalter müssen die Magnet -Blowout -ARC - -Löschemethode verwenden.

Die Fähigkeit, sich an verschiedene Umgebungen anzupassen

• Anwendbarer Temperaturbereich: Industrial - Produkte unterstützen einen Temperaturbereich von -40 Grad bis +125 Grad, während die Automobilelektronik hoch- und niedrige Temperatur -Radsporttests von -40 Grad bis +85 Grad bestehen müssen.
• Schutzstufe: IP67. Das Produkt kann 30 Minuten lang in eine Wassertiefe von 1 Meter eingetaucht werden, ohne seine Wirksamkeit zu verlieren.

In Bezug auf den Bereich der Unterhaltungselektronik

• · In Bezug auf den Mausmikroschalter: Es verwendet Gold {{}}} -Plattkontakte, um den Kontaktwiderstand zu reduzieren, und seine Lebensdauer kann das 5 Millionen Mal überschreiten und sicherstellen, dass das Schlüsselgefühl im Bereich von 50 bis 100 gf bleibt.
• Bei der Auswahl des Modells sollte die Verpackung der SMD -Oberflächenmontage vor Priorität eingeräumt werden, um den Speicherplatz der PCB zu verringern.

Im Rahmen der industriellen Kontrolle

• In Bezug auf Explosion - Proof -Switches: Sie müssen die ATEX- oder IECEX -Zertifizierung erhalten, und der Abstand zwischen den Kontakten muss größer oder gleich 3 mm sein, um zu verhindern, dass elektrische Bögen brennbare Gase entzündeten.
• In Bezug auf das strukturelle Design verwendet dieses Produkt Edelstahl als Schale und Silikon als Versiegelungsmaterial, das in der Lage ist, Schwingungsfrequenzen zwischen 10 und 55 Hz und Beschleunigungen von 5 g zu reichen.

In der Automobil -Elektronikindustrie

• Bei der Durchführung von hohen - Temperaturen und niedrigen - Temperaturtests muss eine Nickelschicht zum Kontaktmaterial hinzugefügt werden, während die Beryllium -Kupferlegierung für die Feder verwendet wird, um den Ermüdungswiderstand zu verbessern.
• Beispielabbildung: Der Triggerschalter des Airbags muss den Schaltungsschaltvorgang innerhalb von 0,5 ms ausführen

In Richtung Miniaturisierung entwickeln

• Die Größe des SMD -Mikroschalters wurde auf 3 mm × 3 mm × 1,5 mm reduziert, wodurch es für die Verwendung in tragbaren Geräten besonders geeignet ist.
• Ultra - Dünndesign -Konzept: Flexible Schalter mit einer Dicke von 0,3 mm wurden bereits bei der Erkennung faltbarer Bildschirme für Mobiltelefonscharniere angewendet.

Upgrade in Richtung Intelligenz

• Real - Zeitüberwachungsstatus: Der Verschleiß der Kontakte wird über den integrierten piezoelektrischen Sensor erkannt, und die relevanten Lebensdaten werden über die I2C -Schnittstelle ausgegeben.
• Wireless -Übertragungsfunktion: Durch Bluetooth- oder NFC -Module kann eine drahtlose Berichterstattung über den Switch -Status erreicht werden, was besonders für Smart -Home -Systeme geeignet ist.

Die Verwendung neuer Materialien

• Nanoskalige Beschichtung: Die Verwendung von Graphen als Beschichtung kann den Kontaktwiderstand der Kontakte auf 5 mΩ oder niedriger reduzieren.
• In Bezug auf Formgedächtnislegierung: Die Feder besteht aus Niti -Legierung und kann eine stabile Betriebskraft innerhalb eines Temperaturbereichs von -10 Grad bis +80 Grad aufrechterhalten.

Standardausfallmodus
· Kontaktoxidationsphänomen: Unter feuchten Umweltbedingungen bildet sich AG2O auf der Oberfläche von Silberkontakten, was zu einer Zunahme des Kontaktwiderstands führt. Diese Situation kann jedoch durch Ultraschallreinigung repariert werden.
· In Bezug auf die Federermüdung: Wenn die Betriebskraft aufgrund eines längeren Gebrauchs um mehr als 20% sinkt, wird empfohlen, sie zu ersetzen und alle zwei Jahre zu inspizieren.
Ergreifen Sie vorbeugende Wartungsmaßnahmen
Um die Kontaktoberfläche zu reinigen, wird empfohlen, Alkohol - freien Alkohol zu verwenden und zu vermeiden, dass Lösungsmittel so weit wie möglich Chlor enthalten.
· Lebenszyklusvorhersage: Durch Beobachten des sich ändernden Trends der Betriebskraft können mögliche Fehler im Voraus gewarnt werden

Schlussfolgerung: Zukunftsaussichten von Mikroschaltern
Mit der starken Zunahme der Anzahl der IoT -Geräte (Internet of Things) entwickeln sich Mikroschalter von einzelnen funktionellen Komponenten zu intelligenten Sensoren. In den letzten Jahren wurden Durchbrüche in Anwendungsfeldern wie intelligenter Erfassungen, Smart Healthcare und Environmental Monitoring und Large - Skala -Produktion begonnen. In Zukunft wird erwartet, dass die Integration mit der MEMS -Technologie die Verschiebungserkennung von Sub - Millimeter - -Pegel erreicht, während die Verwendung von Bio - basierten Materialien dazu beiträgt, die Kohlenstoffemissionen zu reduzieren und die grüne Produktion weiter zu fördern. Darüber hinaus können Mikroschalter ihren eigenen Status und ihre eigenen Anweisungen in komplexen Umgebungen erfassen und mehr Sicherheitsgarantien für Menschen bieten. Ob in traditionellen Industriefeldern oder aufstrebenden Branchen, Mikroschalter werden weiterhin als "Miniatureinheit" dienen, um "Kernaufgaben" zu übernehmen, und sie werden in elektronischen Systemen unverzichtbare "Nervenende" sein.
